风凌天下,怎么写网络小说

石墨模具中水分和揮發(fā)分有多重要？

2021-02-19

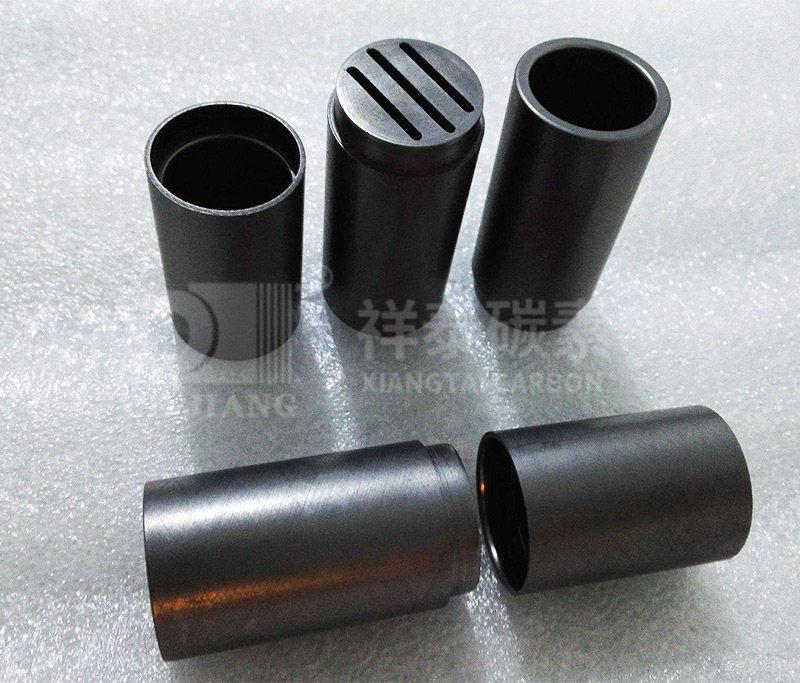

石墨制品行業(yè)中經(jīng)常會碰到這樣的問題：石墨模具在不到一千度的爐子里開裂了怎么辦？石墨件只使用了一次放在倉庫里開始粉化該怎么處理？這些情況的出現(xiàn)，很大一個因素是石墨件中比較高的水分和揮發(fā)分造成的

石墨模具的水分和揮發(fā)分在受熱時揮發(fā)，在石墨組織內(nèi)留下空洞，遇到劇烈的溫度變化，疏松的結(jié)構(gòu)難以耐受這樣的熱震，容易開裂。


和金屬液接觸的石墨件，比如鋁等，如果石墨本身水分偏高，或者儲存環(huán)境中水分比較高，鋁和水分會發(fā)生反應(yīng)，生成氧化鋁附著在石墨件表面，造成石墨件起粉。

石墨件中水分和揮發(fā)分偏高，一種是由于石墨原材料生產(chǎn)當中配料原因造成的，還有后天的原因是石墨原材料被污染，沾染了油污和水分造成。

為了限制原材料的揮發(fā)分和水分，除了在生產(chǎn)中進行工藝的控制外，在存貯中也要注意防止潮濕環(huán)境，石墨件高溫使用前，現(xiàn)在600度左右溫度下進行預(yù)熱烘烤，平時儲存時如果有條件建議用纏繞膜或者其他隔絕空氣的材料包裹石墨件防止受潮。

公司新聞

公司新聞
